فیلتر مایکروویو روی PCB با استرس (IPC-2581، واردات ECAD)
Microwave Filter on PCB with Stress (IPC-2581, ECAD Import)

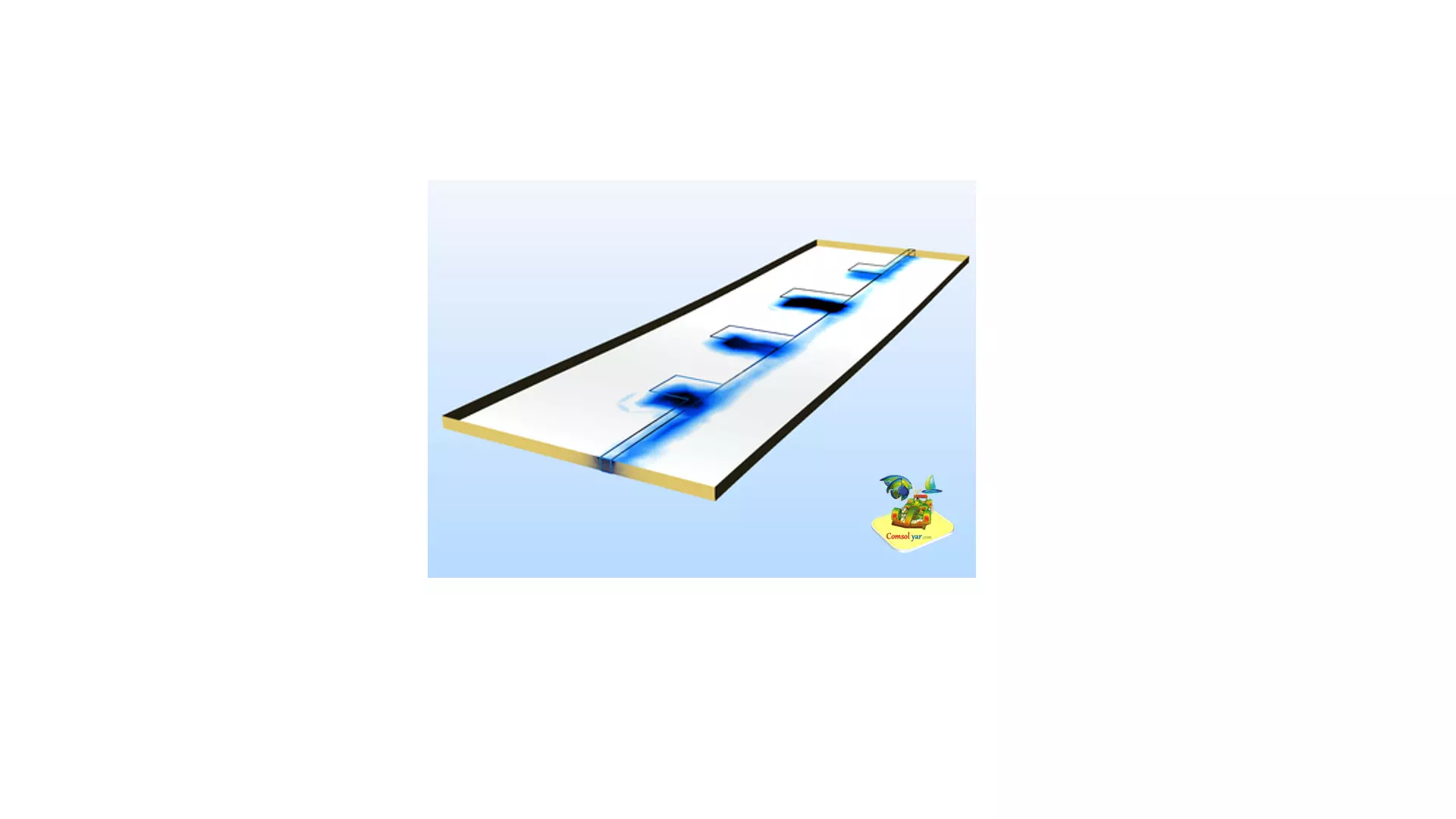

فیلترهای میکرواستریپ را می توان مستقیماً روی یک برد مدار چاپی (PCB) با یک خط میکرواستریپ از ورودی به خروجی ساخت. در امتداد خط میکرواستریپ تعدادی خرد با طول و عرض معین وجود دارد. طراحی فیلتر شامل انتخاب امپدانس خط میکرواستریپ، امپدانس میکرو نوارهای خرد و طول خرده ها است.
این فیلتر خاص دارای پاسخ Chebyshev کم گذر قطب هفتم است و کل طرح بندی با لایه دی الکتریک از یک فایل ODB++(X) با استفاده از ویژگی ECAD Import وارد می شود.
این مدل از حالت کاربرد امواج الکترومغناطیسی استفاده می کند که معادله موج بردار هلمهولتز را حل می کند. این مثال تابع انتقال (پارامترهای S) یک فیلتر پایین گذر را روی یک برد مدار چاپی تجزیه و تحلیل می کند.
خصوصیات فیلتر نسبت به قرارگیری و طول خرده ها حساس است. بنابراین این مدل همچنین تغییر در ویژگی های فیلتر را به عنوان تابعی از تغییر شکل مکانیکی تجزیه و تحلیل می کند.
