مدل سازی سریع یک تقسیم کننده برق ویلکینسون خط انتقال
Fast Modeling of a Transmission Line Wilkinson Power Divider
برخی از تقسیمکنندههای برق سه پورت معمولی، تقسیمکنندههای توان مقاومتی و تقسیمکنندههای برق T-junction هستند. چنین تقسیم کننده ها یا دارای تلفات هستند یا با امپدانس مرجع سیستم در همه پورت ها مطابقت ندارند. علاوه بر این، جداسازی بین دو پورت کوپل شده تضمین نمی شود. تقسیمکننده توان ویلکینسون از تقسیمکننده اتصال T بدون تلفات و تقسیمکننده مقاومتی بهتر عمل میکند و مشکلات ذکر شده قبلی را ندارد.

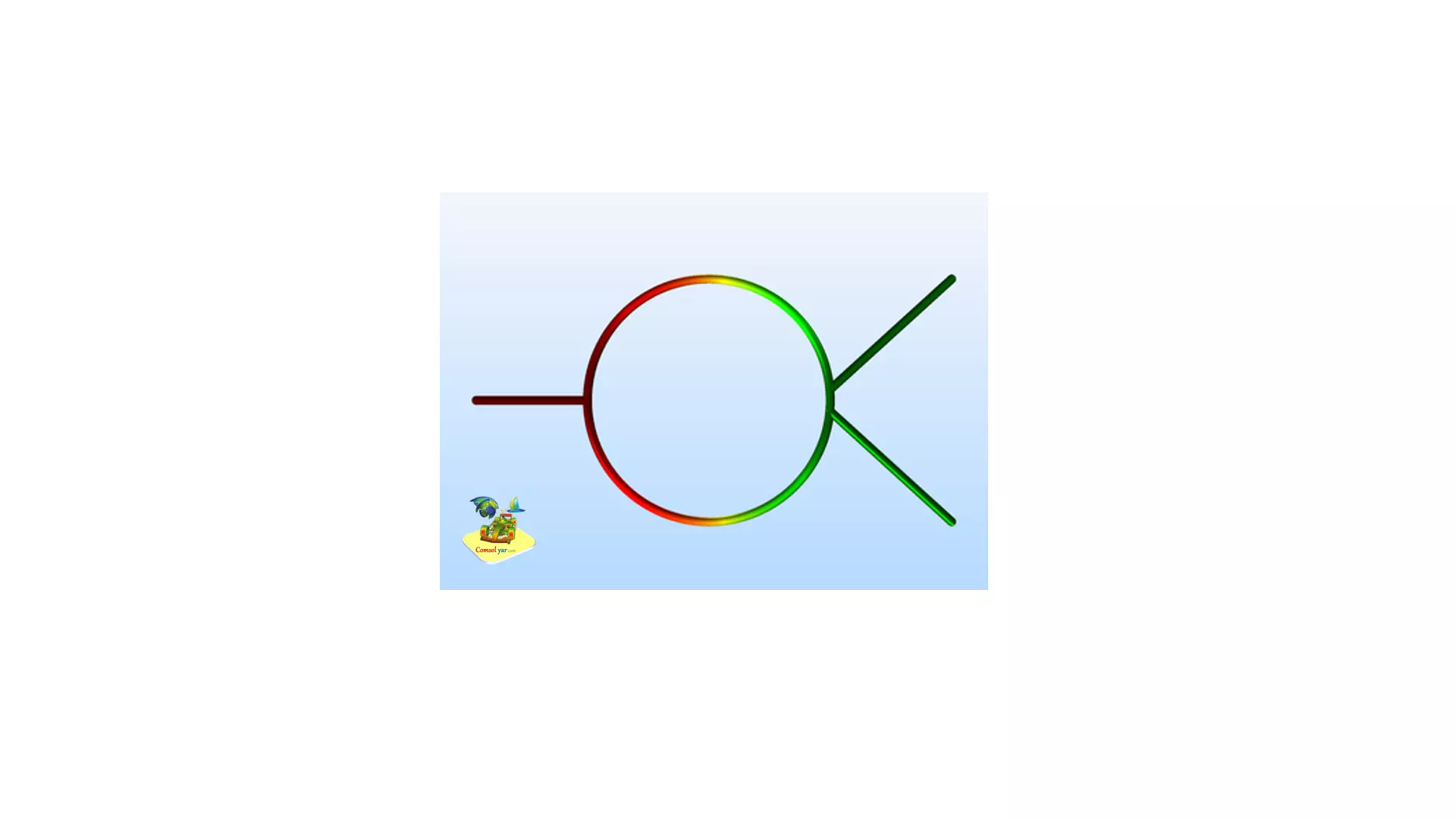

این مدل نمونه یک تقسیم کننده توان Wilkinson را با استفاده از رابط خط انتقال به صورت دو بعدی شبیه سازی می کند. این روش در مقایسه با حل معادلات ماکسول به صورت سه بعدی بسیار سریع است. نتایج، پارامترهای S را از 1 گیگاهرتز تا 5 گیگاهرتز و توزیع پتانسیل الکتریکی را در طول خط انتقال ارائه میکند.
مدل سازی سریع یک تقسیم کننده برق ویلکینسون خط انتقال (فایل)
