الکترود سیمی

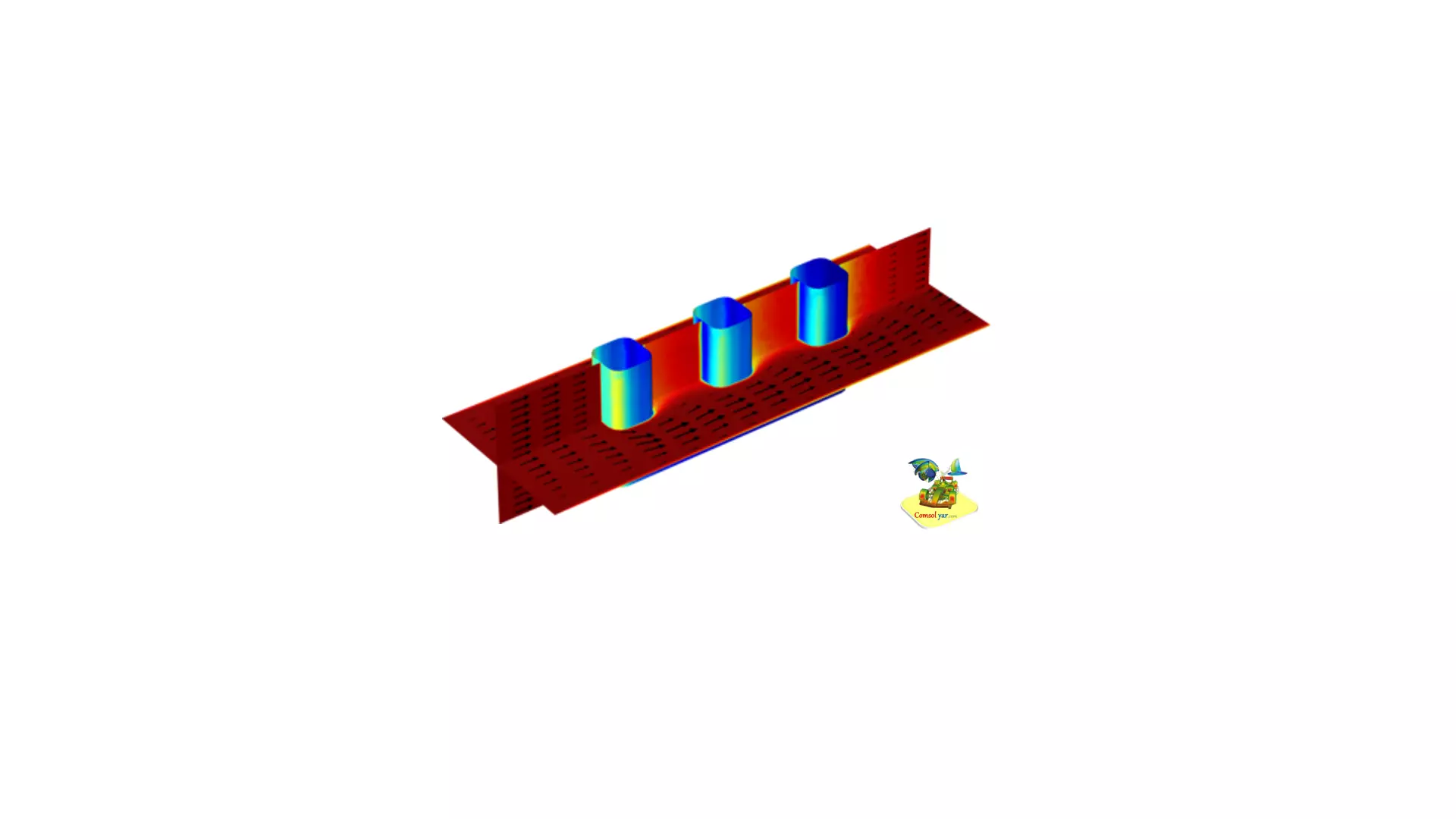

سلول الکتروشیمیایی نشان داده شده در این مدل را می توان به عنوان یک سلول واحد از یک الکترود شبکه سیمی بزرگتر در نظر گرفت که در بسیاری از فرآیندهای صنعتی رایج است. یکی از مهمترین جنبه ها در طراحی سلول های الکتروشیمیایی، توزیع چگالی جریان در الکترولیت و الکترودها است. توزیع های چگالی جریان غیریکنواخت می تواند برای عملکرد فرآیندهای الکتروشیمیایی مضر باشد. در بسیاری از موارد، قسمت هایی از الکترود که تحت چگالی جریان بالایی قرار دارند، می توانند با سرعت بیشتری تخریب شوند. آگاهی از توزیع چگالی جریان برای بهینه‌سازی استفاده از الکتروکاتالیست‌هایی که معمولاً از فلزات گران قیمت تشکیل شده‌اند، ضروری است. رسوب و مصرف غیر یکنواخت، اضافه ولتاژهای غیرضروری زیاد، تلفات انرژی و واکنش های جانبی ناخواسته احتمالی نشان دهنده اثراتی است که باید به حداقل برسد. این مثال توزیع چگالی جریان اولیه، ثانویه و ثالثی یک سلول الکتروشیمیایی دلخواه را با الکترودهای سیمی شبیه‌سازی می‌کند. توزیع چگالی جریان به صورت متوالی بررسی می‌شود تا با ایجاد تدریجی پیچیدگی هنگام مدل‌سازی سلول‌های الکتروشیمیایی، شیوه‌های کاری خوب را نیز نشان دهد.
