موجبر باند W به انتقال خط میکرواستریپ
W-Band Waveguide to Microstrip Line Transition

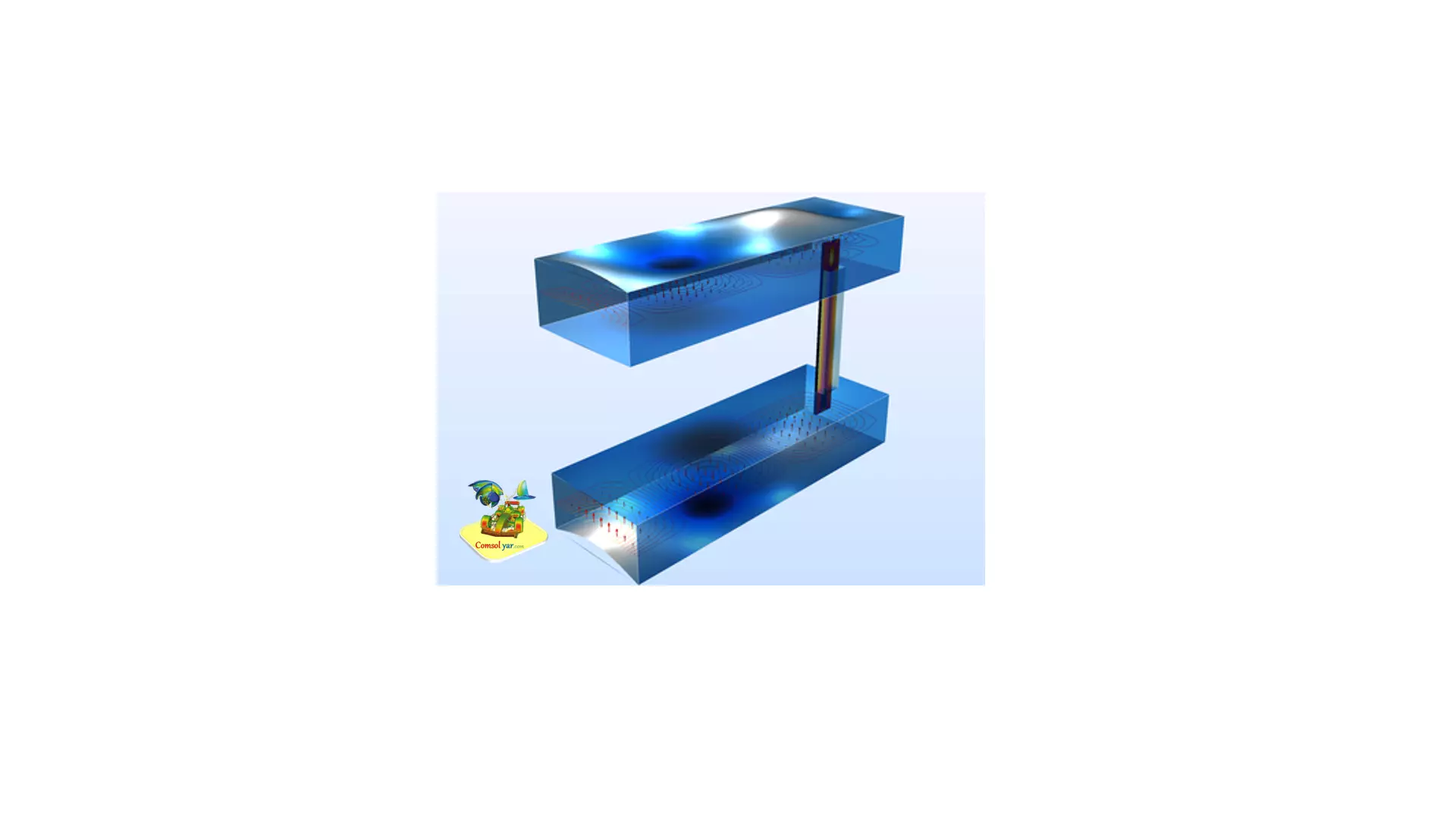

در این مدل، عملکرد الکتریکی یک موجبر باند W به انتقال خط میکرواستریپ (WMLT) بررسی می‌شود. یک موجبر استاندارد WR10 استفاده می شود و انتقال از موجبر به خط ریز نوار با استفاده از کاوشگر طولی (همچنین به عنوان پروب E-plane شناخته می شود) به صورت عرضی نسبت به جهت انتشار موج حاصل می شود. برای تنظیم آسان مدل به صورت آزمایشی، طراحی WMLT به عنوان یک حالت انتقال پشت سر هم گسترش یافته است. در این طرح توسعه یافته، یک خط میکرواستریپ 50 اهم به پروب تبدیل می شود که به عنوان یک تغذیه کننده برای یک موجبر WR10 مجاور عمل می کند.
موجبر باند W به انتقال خط میکرواستریپ (فایل)
