باتری سرب-اسید ردوکس محلول

در یک باتری جریان ردوکس، انرژی الکتروشیمیایی به صورت زوج های ردوکس در الکترولیت ذخیره می شود، که در مخازن خارج از سلول الکتروشیمیایی ذخیره می شود. در حین کار، الکترولیت از طریق سلول پمپ می شود و به دلیل واکنش های الکتروشیمیایی، غلظت فردی گونه های فعال در الکترولیت تغییر می کند.

وضعیت شارژ باتری جریان با غلظت گونه های الکترولیت، کل حجم الکترولیت جریان در سیستم (مخزن + پمپ + شیلنگ + سلول) و احتمالاً با غلظت گونه های جامد روی الکترودها تعیین می شود. بسته به شیمی سلول، سلول می تواند دارای محفظه های آند و کاتد و مخازن الکترولیت جدا یا ترکیب شده باشد.

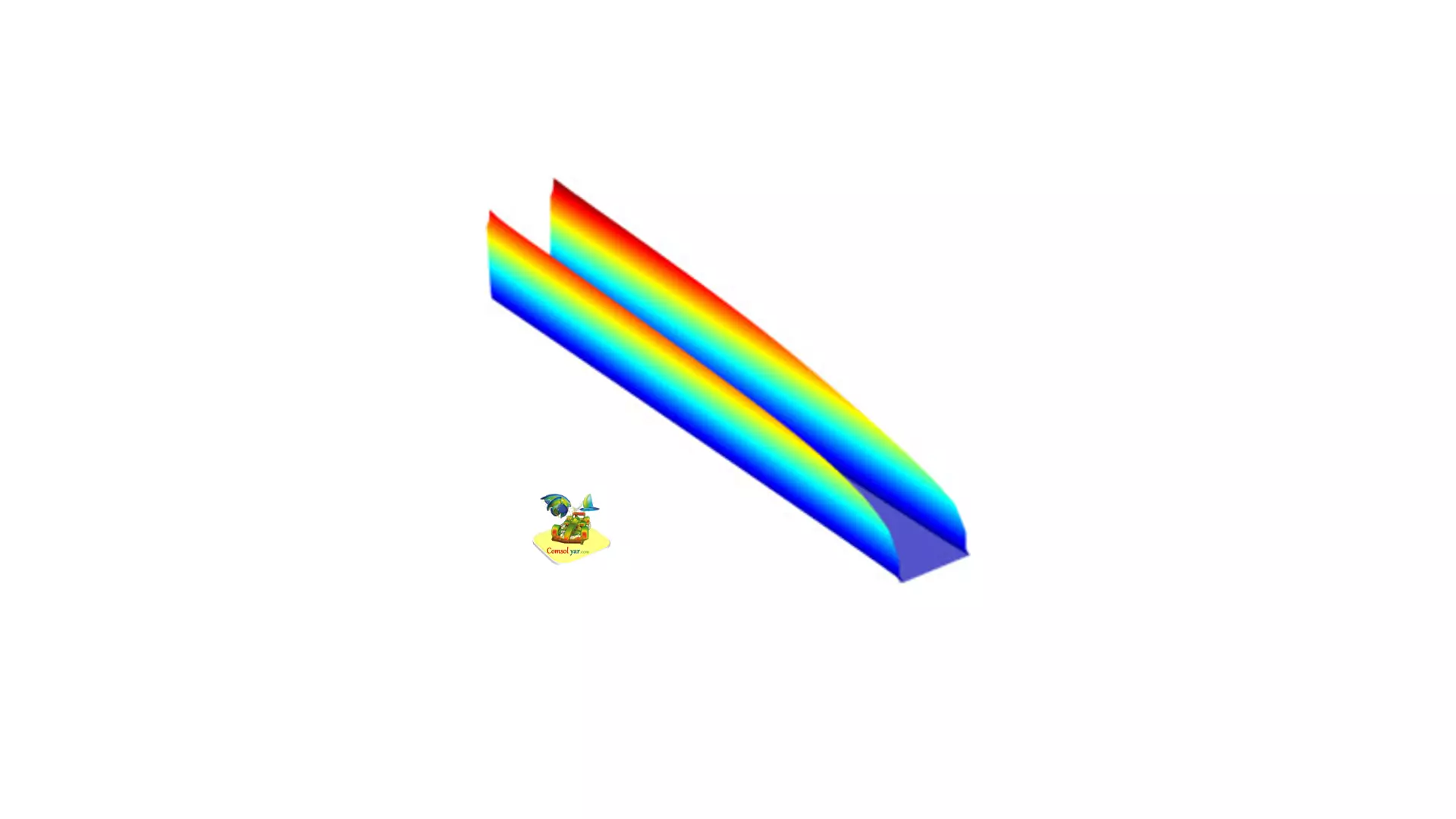

این مدل یک باتری جریان اسید سرب محلول را در طول یک چرخه بار شارژ-دشارژ اعمال شده شبیه‌سازی می‌کند. شیمی سطح الکترود مثبت با استفاده از دو اکسید سرب مختلف و دو واکنش الکترود مثبت متفاوت در مدل مدل‌سازی می‌شود.
