شکاف پرتو قطبی
Polarizing Beam Splitter
مکعب‌های شکاف پرتو قطبی از دو منشور زاویه‌دار سمت راست تشکیل شده که در آن یک پوشش دی‌الکتریک روی سطح میانی اعمال می‌شود. مکعب بخشی از موج فرودی را منتقل کرده و بخش دیگری را منعکس می‌کند. مزیت استفاده از این طرح مکعبی به جای طرح صفحه‌ای برای شکاف‌های پرتو این است که از تصاویر شبح جلوگیری می‌شود.
این برنامۀ جدید، طراحی اولیۀ MacNeille را نشان می‌دهد که شامل جفت لایه‌هایی با ضرایب شکست بالا و پایین متناوب بوده و از هر جا می‌توان انتخاب کرد که چند لایه شکاف شما را تشکیل می‌دهد. برای منشورها و لایه های موجود در پشتۀ دی‌الکتریک می‌توانید مستقیم یا از طریق لیست مواد از پیش تعریف شده، ضرایب شکست را وارد کنید.

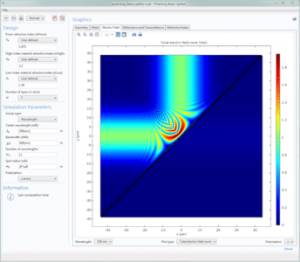

جاروها می‌توانند در طیف وسیعی از طول موج‌ها یا شعاع نقطه‌ای انجام شوند. این برنامه رفتار کل میدان الکتریکی و میدان الکتریکی برای موج اول و دوم را برای طول موج معین یا شعاع نقطه‌ای و قطبش نشان می‌دهد. همچنین بازتاب و انتقال نیز ارائه شده است.
شکاف پرتو قطبی (فایل)
https://www.comsol.com/model/download/1279331/polarizing_beam_splitter.mph
این لینک با استفاده از VPN باز می شود.
