چرخ دنده مغناطیسی میدان محوری به صورت سه بعدی

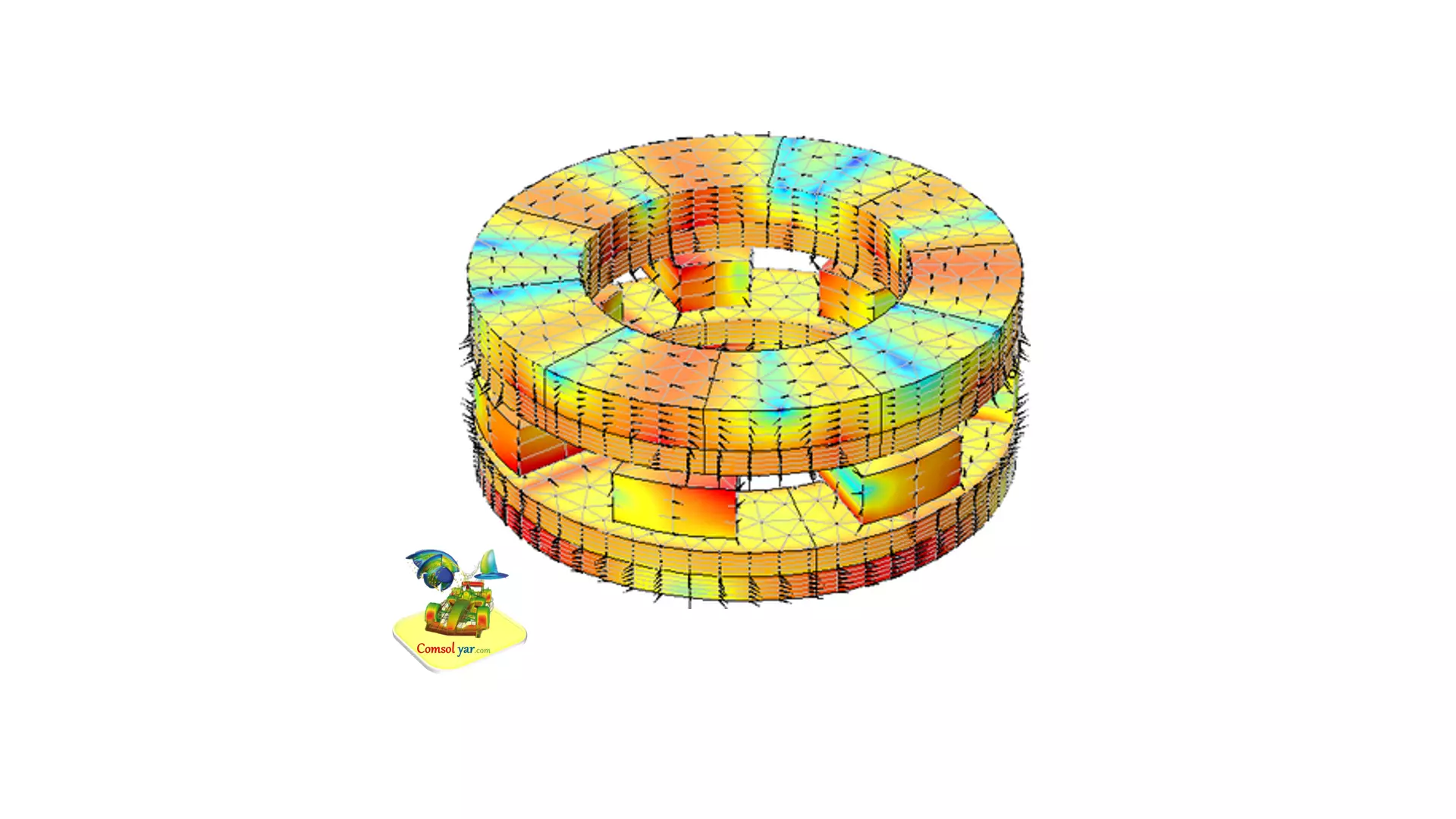

در این مدل یک چرخ دنده مغناطیسی میدان محوری با نسبت دنده 5:2 مدل سازی شده است. هر دو روتور سرعت بالا و کم سرعت از آهنربای دائمی و آهن پشتی تشکیل شده است.

روتور کم سرعت از پنج جفت قطب تشکیل شده است، در حالی که روتور سرعت بالا از دو جفت قطب و فولاد ثابت از هفت جفت قطب تشکیل شده است.

برای ارزیابی نسبت گشتاور دستگاه از رابط Rotating Machinery, Magnetic استفاده می شود. با توجه به پیکربندی شار محوری، مدل کامل سه بعدی برای بررسی عملکرد دستگاه مورد نیاز است.
